Granice pomiaru wilgotności względnej i dobór technologii dla gazów suchych Wybór odpowiedniej aparatury kontrolno-pomiarowej decyduje o stabilności procesów przemysłowych, bezpieczeństwie instalacji oraz efektywności kosztowej przedsiębiorstwa. Choć pomiar wilgotności względnej jest standardem w wielu aplikacjach, w specyficznych warunkach technologicznych staje się on niewystarczający lub wręcz niemożliwy do prawidłowego wykonania.
Pierwsza część opracowania stanowi kompendium wiedzy na temat ewolucji metod pomiarowych, fizycznych granic czujników %RH oraz technologicznego przełomu, który redefiniuje dotychczasowe standardy rynkowe w kontroli gazów suchych.
EWOLUCJA POMIARU WILGOTNOŚCI WZGLĘDNEJ W TRUDNYCH WARUNKACH
Zagadnienie pomiaru wilgotności względnej (%RH) w aplikacjach przemysłowych było już przedmiotem licznych analiz inżynieryjnych. Eksperci branżowi wielokrotnie prezentowali zarówno absolutne podstawy fizyczne tych pomiarów, jak i szczegółowe wyzwania występujące w krytycznych procesach, takich jak suszenie wielkogabarytowe czy optymalizacja pracy suszarni.
Oznacza to, że wiedza o zachowaniu czujników w standardowych środowiskach jest dobrze ugruntowana.
Osobną, wysoce wymagającą klasę aplikacji stanowią:
• Strefy zagrożone wybuchem (Ex): Dobór odpowiedniego przetwornika wilgotności powietrza do stref zagrożonych wybuchem wymaga restrykcyjnego przestrzegania norm bezpieczeństwa iskrobezpiecznego.
• Środowiska o wysokiej kondensacji: Pomiar wilgotności w warunkach bliskich 100% RH, gdzie poprawne pomiary wymagają zastosowania sensorów z podgrzewaniem.
PRZEŁOM W SEGMENCIE PÓŁPRZEMYSŁOWYM: HTS401
Przez ostatnie 14 lat standardem w trudnych warunkach kondensacji były zaawansowane przetworniki przemysłowe wyposażone w funkcję podgrzewanego sensora. Choć technologia ta doskonale zdawała egzamin, barierą dla wielu wdrożeń pozostawał wysoki koszt inwestycyjny. Sytuacja uległa diametralnej zmianie, gdy firma E+E Elektronik wprowadziła na rynek serię HTS401. Model ten implementuje technologię podgrzewanego sensora w segmencie znacznie tańszych przetworników półprzemysłowych.
Dzięki temu zalety aktywnego zarządzania temperaturą struktury pomiarowej stały się dostępne dla szerokiego grona odbiorców.
Zastosowanie podgrzewanego sensora przynosi dwie kluczowe korzyści aplikacyjne:
• W aplikacjach wilgotnych: Zapewnia samoczynne, szybkie osuszenie struktury czujnika po wystąpieniu bezpośredniego zawilgocenia lub zalania.
• W aplikacjach zanieczyszczonych: Umożliwia intensywne podgrzanie sensora, co prowadzi do jego termicznego oczyszczenia z lotnych substancji organicznych lub osadów procesowych.
ROLA MINIATURYZACJI I SENSORÓW CYFROWYCH
Konstrukcja przetworników z serii HTS401 opiera się na nowoczesnych sensorach cyfrowych HTE501. Urządzenia te występują w zróżnicowanych wersjach wykonania, w tym wariantach z wygodnym, wymiennym modułem pomiarowym, co znacząco skraca czas i koszt serwisu.
Rozwój struktur cyfrowych, takich jak HTE501, stanowi kamień milowy w metrologii przemysłowej. Zintegrowanie elementu mierzącego z torem przetwarzania analogowo-cyfrowego na jednym chipie pozwoliło na jednoczesną miniaturyzację układu oraz radykalne zwiększenie powtarzalności pomiarowej. Nowe serie urządzeń są nie tylko dokładniejsze i trwalsze, ale oferują zaawansowane algorytmy sterujące (np. wspomniane automatyczne osuszanie po zalaniu). Można jednoznacznie stwierdzić, że pomiar wilgotności w niekorzystnych, zawilgoconych środowiskach wszedł na najwyższy poziom technologiczny.

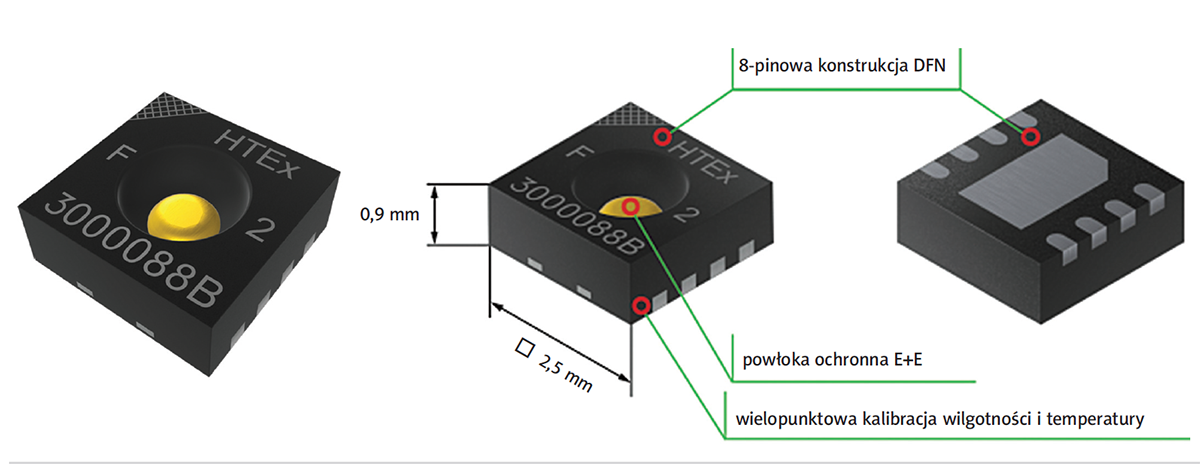

Rysunek 1
Cyfrowy sensor wilgotności serii HTE501
DLACZEGO W SUCHYCH MEDIACH WYBIERAMY PUNKT ROSY?
Naturalnym echem sukcesu w obszarze wysokich wilgotności jest pytanie: czy pomiar w skrajnie suchych mediach również został udoskonalony? Odpowiedź wymaga analizy fizycznych ograniczeń czujników wilgotności względnej.
Mimo stałego wzrostu dokładności nowoczesnych urządzeń, w zakresie ekstremalnie niskich wilgotności – poniżej 5% RH – niepewność pomiarowa samego sensora stanowi zbyt wielką część mierzonej wartości. Mówiąc wprost – błąd przyrządu uniemożliwia podjęcie jakiejkolwiek decyzji procesowej. Świadomy inżynier lub kierownik produkcji w takiej sytuacji rezygnuje z pomiaru wilgotności względnej i wybiera dedykowany przetwornik punktu rosy (Td).
DEFINICJA FIZYCZNA I INTERPRETACJA KRZYWEJ NASYCENIA
Aby w pełni zrozumieć zasadność tej decyzji, należy odwołać się do definicji krzywej nasycenia gazu parą wodną. Zależności te szczegółowo opisują fundamentalne prawa termodynamiki:
1. Wraz ze wzrostem temperatury gazu, jego wilgotność względna maleje.
2. Przy obniżaniu temperatury gazu, jego wilgotność względna rośnie.
Wzrost ten dąży do granicy 100% RH. Temperatura, przy której chłodzony gaz osiąga pełne nasycenie (100% RH), nazywana jest temperaturą punktu rosy (Td). Przekroczenie tej linii powoduje zmianę stanu skupienia pary wodnej z gazowego w ciecz (pojawia się kondensat). Co istotne, to fizyczne zjawisko wykraplania – wbrew swojej nazwie – nie jest bezpośrednią podstawą działania przemysłowych przetworników punktu rosy. Okolice 100% RH i sam punkt rosy w warunkach wysokiej wilgotności mierzy się wspomnianymi wcześniej przetwornikami wilgotności względnej z podgrzewaniem. Z kolei przetworniki punktu rosy (Td) stosuje się do precyzyjnego wyznaczania zawartości wody w gazach średnio wilgotnych, a przede wszystkim w gazach skrajnie suchych.

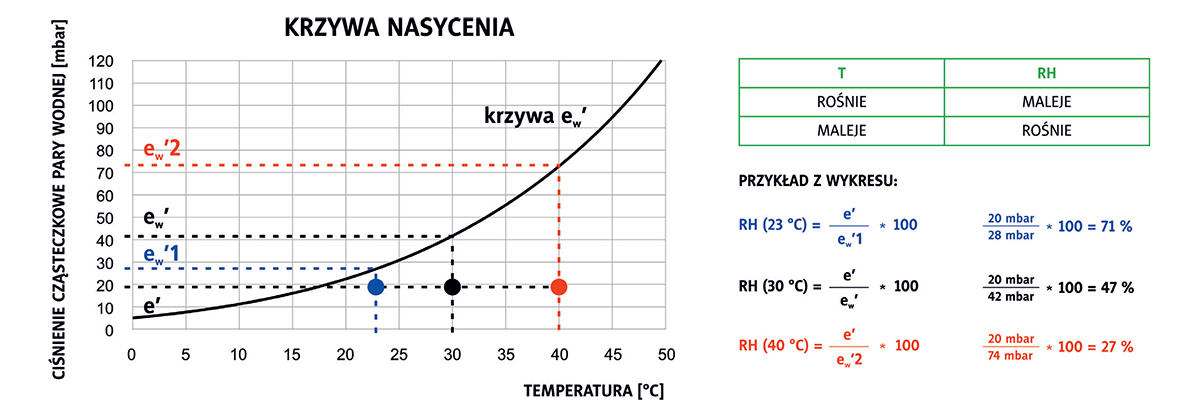

Rysunek 2
Wpływ temperatury na wilgotność względną
CZYTELNOŚĆ DANYCH I WYMAGANIA RYNKOWE DLA GAZÓW SUCHYCH
Temperatura punktu rosy łączy w sobie dwie zmienne fizyczne: wilgotność gazu oraz jego temperaturę, dzięki czemu stanowi doskonały i uniwersalny parametr procesowy. W specyfi kacjach technicznych gazów przemysłowych to właśnie wartość Td jednoznacznie defi niuje stopień czystości i suchości medium.
Współczesny przemysł stawia przed systemami osuszania bardzo restrykcyjne wymagania:
• Standardowe układy sprężonego powietrza: Pracują w okolicach -40°C Td. Przekroczenie tej wartości w stronę wyższych temperatur (np. -20°C Td) drastycznie zwiększa ryzyko awarii całej instalacji. Podczas rozprężania gazu następuje gwałtowny spadek jego temperatury, co przy niedostatecznym osuszeniu prowadzi do natychmiastowego skroplenia wody w przewodach i zniszczenia narzędzi lub zaworów.
• Instalacje wyższej klasy: Osiągają stabilny poziom -50°C Td.
• Przemysł farmaceutyczny: Wymaga mediów o krytycznej czystości na poziomie od -60°C do -70°C Td.
• Laboratoria wzorcujące: Najwyższej klasy laboratoria referencyjne są w stanie generować i wzorcować aparaturę w punktach sięgających aż -90°C Td.
Poza aspektem czysto technicznym, operowanie temperaturą punktu rosy jest dla personelu technicznego znacznie bardziej czytelne i intuicyjne niż posługiwanie się wartościami wilgotności względnej. Pokazuje to poniższa tabela odniesienia w warunkach ciśnienia atmosferycznego i temperatury otoczenia 20°C.

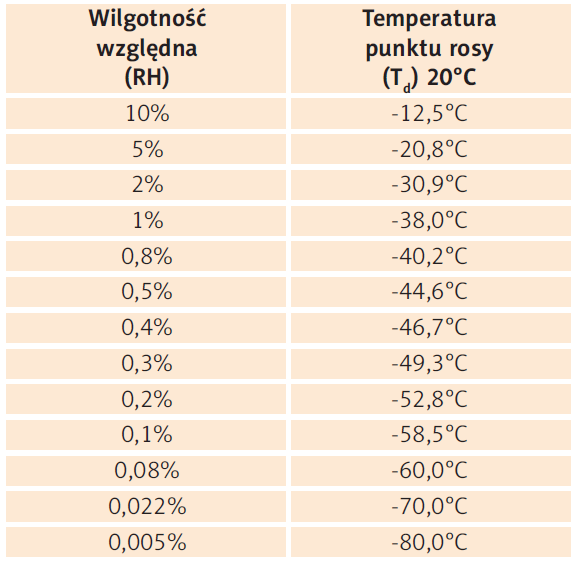

Tabela 1
Porównanie jednostek wilgotności względnej i temperatury punktu rosy
Zestawienie to dobitnie dowodzi, że kontrola powietrza o wilgotności względnej grubo poniżej 1% wymaga wdrożenia zupełnie innych metod pomiarowych niż te stosowane w klasycznych przetwornikach klimatycznych.
Zaawansowane przetworniki pojemnościowe oferują najlepszy stosunek ceny do precyzji i powtarzalności.
PRZEGLĄD TECHNOLOGII POMIARU PUNKTU ROSY
W praktyce przemysłowej i laboratoryjnej stosuje się trzy główne technologie pomiaru temperatury punktu rosy:
1. Urządzenia oparte na zjawisku schłodzonego lustra (klasa laboratoryjna)
Metoda ta wykorzystuje bezpośrednio zjawisko fizyczne kondensacji. Układ precyzyjnie schładza wbudowane lustro, a zaawansowany system optyczny rejestruje dokładny moment pojawienia się na nim pierwszych skroplin, odczytując w tym samym ułamku sekundy temperaturę powierzchni lustra.
• Zalety: Jest to najbardziej dokładna metoda metrologiczna na świecie, pozwalająca na wyznaczenie punktu rosy z błędem nieprzekraczającym ±0,1°C.
• Wady: Bardzo wysoka cena (rząd wielkości ok. 20 000 €) oraz bezwzględny wymóg zapewnienia stabilnych, niezwykle komfortowych warunków pracy. Z tego powodu urządzenia te spotyka się niemal wyłącznie w laboratoriach wzorcujących.
2. Przetworniki z sensorem z tlenku metalu
Czujnik posiada cienką, porowatą warstwę tlenku metalu, która selektywnie pochłania cząsteczki wody z przepływającego gazu, co bezpośrednio zmienia impedancję elektryczną całego komponentu. Zmiany te są ściśle skorelowane z wartością punktu rosy.
• Zalety: Możliwość pomiaru ekstremalnie niskich wartości punktu rosy – nawet do -110°C Td – z zadowalającą precyzją na poziomie ±2°C. Średni koszt zakupu wynosi od 1,5 do 2 tys. €.
• Wady: Sensory te ulegają natychmiastowemu, trwałemu uszkodzeniu lub drastycznemu rozkalibrowaniu w przypadku zalania wodą, ponieważ nadmiar wilgoci gwałtownie przyspiesza procesy utleniania struktury pomiarowej.
• Ważna uwaga laboratoryjna: Choć producenci deklarują zdolność pomiarową do -110°C Td, to akredytowane laboratoria wzorcujące posiadają możliwości techniczne pozwalające potwierdzić poprawność tego pomiaru wyłącznie do temperatury -90°C Td.
3. Przetworniki z czujnikami pojemnościowymi
Metoda ta konstrukcyjnie wywodzi się z klasycznego pomiaru wilgotności względnej, jednak reżim wykonania i precyzja sensorów stawiają przed tą technologią zupełnie inne, rygorystyczne wymagania. Wynik temperatury punktu rosy jest w tym wypadku precyzyjnie wyliczany ze wzoru matematycznego, gdzie bezpośrednimi danymi wejściowymi są mierzona wilgotność względna oraz dokładna temperatura medium.
• Zalety: Optymalna cena (od 900 do 2000 €), szeroki zakres pomiarowy (standardowo do -70°C) oraz wysoka powtarzalność i dokładność na poziomie ±2°C. Z tego względu jest to technologia najczęściej i najchętniej wybierana w aplikacjach przemysłowych.

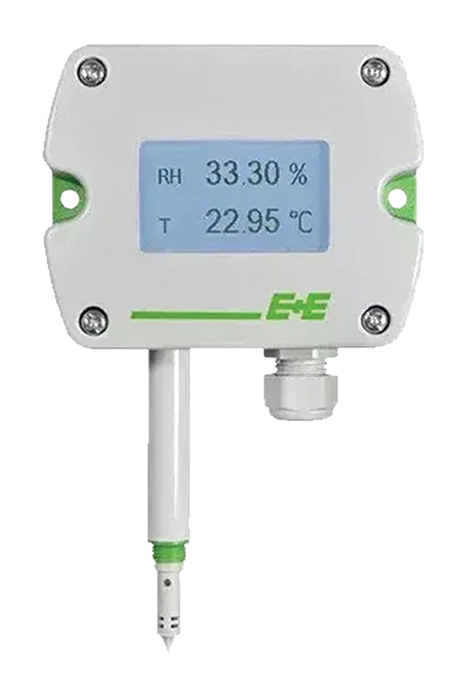

Rysunek 3
Przetwornik wilgotności i temperatury HTS401
ANALIZA MATEMATYCZNA I KONSTRUKCYJNA: DLACZEGO STANDARDOWY CZUJNIK RH ZAWODZI?
Aby unaocznić, dlaczego klasyczny przetwornik klimatyczny nie poradzi sobie z pomiarem niskiego punktu rosy, należy zestawić jego parametry z równaniem matematycznym. Przyjmijmy do analizy przeciętnej klasy przetwornik wilgotności względnej, charakteryzujący się standardową dokładnością pomiaru na poziomie ±2,5 %RH oraz dokładnością pomiaru temperatury ±0,3°C.
Podstawowy wzór stosowany do kalkulacji
temperatury punktu rosy ma następującą postać:
Gdzie:
Td – temperatura punktu rosy [°C]
T – temperatura punktu rosy [°C]
H – wilgotność względna w %
Wartości wilgotności i temperatury wpływają jednoznacznie na wynik obliczenia punktu rosy. Równocześnie niepewności składowych wpływają nieliniowo na końcowy wynik wyznaczenia niepewność punktu rosy.
Z punktu widzenia systemów sterowania, oczekiwana dokładność wyznaczonego punktu rosy w przemyśle nie powinna być gorsza niż ±2°C.
Przyjrzyjmy się dwóm skrajnym scenariuszom pomiarowym:
1. Pomiar w warunkach standardowych:
Przy rzeczywistych parametrach gazu RH = 17% oraz T = 23°C, kalkulacja zwraca punkt rosy na poziomie Td = -3,3°C. Uwzględniając błędy czujnika (±2,5% RH oraz ±0,3°C) końcowa dokładność obliczonego punktu rosy wynosi ±1,98°C. Rezultat ten w pełni spełnia kryteria przemysłowe.
2. Pomiar w medium osuszonym:
Jeśli spróbujemy zejść w niższe zakresy, wymagania stają się niemożliwe do spełnienia dla zwykłego urządzenia, co obrazuje poniższa tabela matematycznej propagacji błędów (dla założeń temperatury otoczenia 20°C i ciśnienia 1013 mbar):

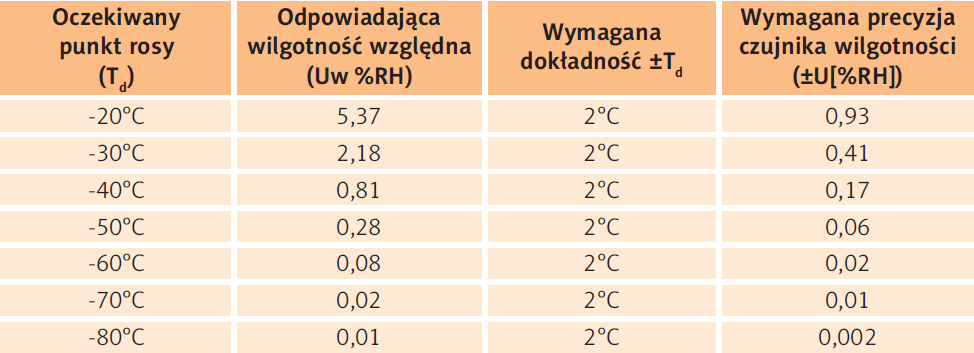

Tabela 2
Oczekiwane dokładności pracy oraz przeliczeń
Analiza tabeli prowadzi do jednoznacznych wniosków – punkt rosy na poziomie -40°C Td odpowiada zaledwie 0,81% RH. Wartość ta w żaden sposób nie może być poprawnie kontrolowana przez urządzenie klasyczne, gdyż wymaga dokładności ±0,17% RH. Idąc dalej: kluczowy dla farmacji punkt -60°C Td (czyli 0,08% RH) wymusza zastosowanie przetwornika, którego wewnętrzny sensor mierzy wilgotność z dokładnością rzędu aż ±0,02% RH.
Do precyzyjnego wyznaczania niepewności w konkretnych punktach pracy służą zaawansowane kalkulatory online udostępniane przez producentów
PUNKT ROSY JAKO UNIWERSALNY PARAMETR
Analiza matematyczna propagacji błędów jednoznacznie dowodzi, że w zakresie ekstremalnie niskich wilgotności (poniżej 5% RH) tradycyjne czujniki klimatyczne tracą rację bytu z powodu zbyt dużej niepewności pomiarowej. Przejście na pomiar temperatury punktu rosy (Td) pozwala na jednoznaczne kontrolowania wilgotności (suchości) mediów w kluczowych gałęziach przemysłu, takich jak farmacja czy zaawansowane układy sprężonego powietrza.
W tym obszarze, spośród dostępnych metod metrologicznych (schłodzone lustro, tlenki metali, czujniki pojemnościowe), to zaawansowane przetworniki pojemnościowe oferują najlepszy stosunek ceny do precyzji i powtarzalności w realiach ciągłego monitoringu przemysłowego.
