Stabilność procesów technologicznych w nowoczesnych zakładach produkcyjnych zależy bezpośrednio od ciągłości napływu danych pomiarowych, dostarczanych w czasie rzeczywistym. Tradycyjne metody opomiarowania zbiorników procesowych i magazynowych, choć rozwijane od dziesięcioleci, regularnie napotykają bariery fizyczne niemożliwe do przeskoczenia przy użyciu klasycznej aparatury impulsowej.
Agresywne opary chemikaliów i pienienie mediów spożywczych, silne zapylenie w energetyce, obecność mieszadeł w zbiornikach czy kondensacja pary wodnej tworzą środowisko, w którym zakłócenia sygnału stają się codziennością. Wiedzą to producenci aparatury, a ich odpowiedzią na wyzwania aplikacyjne jest rozwój bezkontaktowych sond pomiaru poziomu opartych na wysokiej częstotliwości 80 GHz oraz zaawansowanej modulacji częstotliwości fali ciągłej (technologia Fast Sweep FMCW).
GDY WARUNKI PROCESU SĄ WYZWANIEM DLA KLASYCZNEJ APARATURY
W zbiornikach, reaktorach, kanałach otwartych i silosach magazynowych różnych gałęzi przemysłu medium rzadko pozostaje w stanie idealnego spokoju. Ruch powierzchni wywołany pracą mieszadeł przy fermentacji biogazu, obecność gęstej piany powstającej w procesach przemysłu spożywczego, a także intensywne opary i parowanie drastycznie ograniczają skuteczność konwencjonalnych przyrządów. W takich realiach tradycyjne przetworniki impulsowe o niższych częstotliwościach (np. 6 GHz lub 26 GHz) emitują szeroką wiązkę mikrofalową, która zamiast dotrzeć do powierzchni medium, odbija się od ścian zbiornika, wężownic grzewczych, drabin, łopat miksera czy innych elementów konstrukcyjnych. Dla użytkownika oznacza to permanentną walkę z tzw. fałszywymi echami. Sygnał powrotny ulega rozproszeniu i osłabieniu, co w krytycznych momentach prowadzi do całkowitego zgubienia profilu echa przez przetwornik. Skutkiem takiej anomalii bywa niekontrolowane przepełnienie zbiornika, suchobieg pomp lub niedokładne bilansowanie surowców. Wszystkie wymienione i każdy z osobna skutek może być przyczyną awarii i może generować wymierne straty finansowe.
Dodatkowo, media lepkie, ścierne lub korozyjne wykluczają stosowanie metod kontaktowych ze względu na przyspieszoną degradację mechaniczną i chemiczną sond, co wymusza częste, kłopotliwe procedury konserwacyjne.

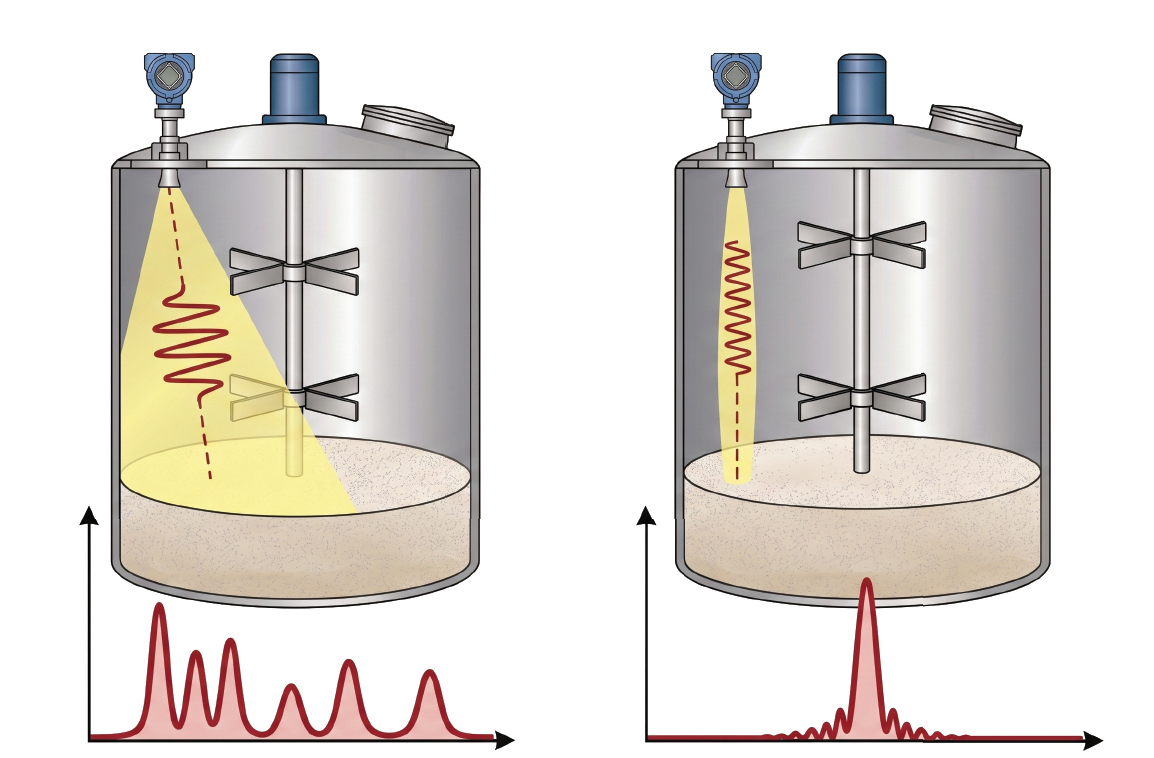

Rysunek 1
Wpływ skupienia wiązki na fałszywe echa
DLACZEGO 80 GHZ I FAST SWEEP FMCW REDEFINIUJĄ PRECYZJĘ?
Klucz do rozwiązania tych problemów tkwi w geometrii i matematycznej obróbce sygnału. Tradycyjne radary impulsowe mierzą czas przelotu pojedynczego pakietu fal (ToF – Time of Flight). Z kolei pomiar poziomu Fast Sweep FMCW bazuje na emisji ciągłego sygnału, którego częstotliwość zmienia się liniowo w czasie. Powracający sygnał, po odbiciu od powierzchni, jest porównywany z sygnałem aktualnie nadawanym. Różnica częstotliwości (Δf ) jest bezpośrednio proporcjonalna do odległości, co pozwala na uzyskanie unikalnej rozdzielczości i stabilności pomiaru, niezależnie od gwałtownych zmian ciśnienia, temperatury czy turbulencji nad zwierciadłem płynu lub materiału sypkiego. Skok technologiczny do pasma 80 GHz diametralnie zmienia parametr kluczowy dla inżynierii pomiarowej – kąt wiązki. W porównaniu z radarami 26 GHz, wiązka generowana przez nowoczesny radar 80 GHz jest niemal trzykrotnie węższa. Przykładowo, przy zastosowaniu kompaktowej anteny procesowej, kąt ten wynosi zaledwie kilka stopni. Węższa wiązka oznacza, że energia radaru skupia się na małej powierzchni, omijając wewnętrzne przeszkody mechaniczne zbiornika. Radar bez trudu „przechodzi” obok wężownic grzewczych i instalacji wewnętrznych, celując precyzyjniej w medium, nawet w wysokich, wąskich silosach na popiół czy zboże. Ponadto wysoka częstotliwość drastycznie zwiększa zdolność radaru do radzenia sobie z mediami o niskiej stałej dielektrycznej (Dr), gwarantując silne echo zwrotne od olejów, upłynnionych gazów oraz sypkich produktów spożywczych.
INTELIGENTNE ŚLEDZENIE ECH I AUTODIAGNOSTYKA ROSEMOUNT
W odpowiedzi na zróżnicowane i wyśrubowane wymagania współczesnych zakładów przemysłowych, Emerson Rosemount stworzył sondy radarowe wykorzystujące pełen potencjał pasma 80 GHz i modulacji FMCW. Flagowym przykładem aparatury dedykowanej do wymagających procesów ciągłych i magazynowych jest przetwornik poziomu Rosemount serii 5408 oraz jego kompaktowy odpowiednik Rosemount 3408, a także dedykowany do aplikacji higienicznych model Rosemount 1408H czy uniwersalny Rosemount 1208.

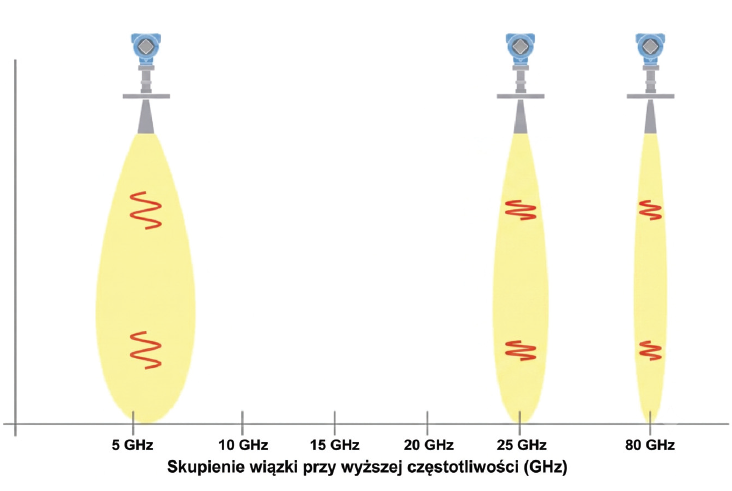

Rysunek 2
Porównanie skupienia wiązki dla różnych częstotliwości (antena tej samej wielkości)
Urządzenia te wyposażono w unikalne funkcjonalności, które redefiniują pojęcie bezobsługowości układów pomiarowych AKPiA:
• Smart Echo Supervision – to niezwykle zaawansowany algorytm śledzenia ech, który analizuje profil sygnału powrotnego w czasie rzeczywistym.
Nawet w obecności silnych zakłóceń – takich jak łopaty pracującego mieszadła, gęsta piana czy intensywna kondensacja – algorytm ten potrafi precyzyjnie odróżnić rzeczywiste zwierciadło cieczy od obiektów stałych i dynamicznych przeszkód. Dzięki temu urządzenie nigdy nie zgubi profilu fali, eliminując ryzyko fałszywych odczytów.
• Smart Meter Verification (SMV) – narzędzie do autodiagnostyki i weryfikacji stanu technicznego radaru bez konieczności przerywania procesu technologicznego i demontażu urządzenia ze zbiornika. System automatycznie sprawdza integralność elektroniki, stan anteny oraz poprawność działania układu pomiarowego, generując raporty zgodne z normami jakościowymi i bezpieczeństwa (np. SIL).
• Integracja ze środowiskiem Emerson (DeltaV/AMS) – bezproblemowa, natywna integracja z systemem sterowania DeltaV oraz oprogramowaniem do zarządzania zasobami AMS Device Manager pozwala na pełne wykorzystanie danych diagnostycznych. Inżynierowie utrzymania ruchu zyskują zdalny dostęp do zaawansowanych parametrów pracy przyrządu, co umożliwia wdrożenie strategii predykcyjnego utrzymania ruchu i skraca czas konfiguracji do minimum.

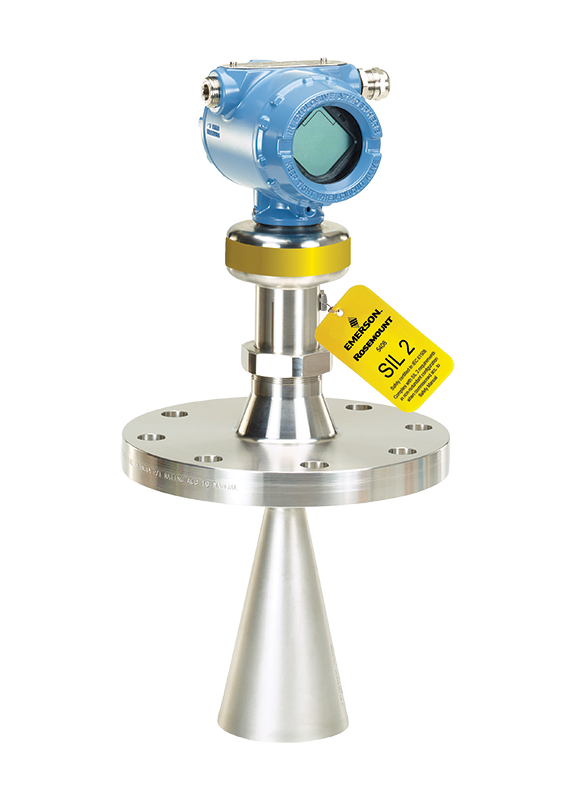

Rysunek 3
Sonda radarowa poziomu Rosemount 5408
z SIL 2
Węższa wiązka oznacza, że energia radaru skupia się na małej powierzchni, omijając wewnętrzne przeszkody mechaniczne zbiornika.
Urządzenia Rosemount zostały zaprojektowane z myślą o maksymalnym uproszczeniu konfiguracji operacyjnej przy jednoczesnym zapewnieniu najwyższego poziomu odporności na zakłócenia. Co więcej, integracja z systemami sterowania za pomocą protokołu HART, Modbus czy technologii bezprzewodowej WirelessHART pozwala na pełną kontrolę parametrów bez konieczności kosztownej przebudowy okablowania strukturalnego zakładu.
Rysunek 4
Jak „widzą” radary?
CIĄGŁOŚĆ PRODUKCJI I ELIMINACJA BŁĘDÓW POMIAROWYCH W TRUDNYCH WARUNKACH
Realne korzyści z przejścia na technologię Fast Sweep FMCW 80 GHz zobrazowało wdrożenie zrealizowane w jednym z dużych zakładów przetwarzania odpadów i produkcji biogazu. Problem dotyczył zbiornika buforowego osadów, zawierającego tłuszcze, resztki organiczne oraz okresowo generującego gęstą pianę.
Dzięki maksymalnemu skupieniu wiązki sygnał pomiarowy został całkowicie odizolowany od wpływu ścian zbiornika i elementów mechanicznych mieszadła.
Dotychczas stosowany radar impulsowy 26 GHz regularnie fałszował odczyty, reagując na grubą warstwę oblepienia osadzającą się na ścianach zbiornika oraz na ciągłą pracę potężnego mieszadła. Użytkownik musiał przeprowadzać czyszczenie raz w miesiącu, co każdorazowo wiązało się z przestojami w dozowaniu substratu.
Rysunek 5
Sondy radarowe Rosemount 3408 80 GHz
Po analizie aplikacji zdecydowaliśmy się zastąpić dotychczasową sondę radarem Rosemount 3408 z technologią FMCW 80 GHz. Dzięki maksymalnemu skupieniu wiązki sygnał pomiarowy został całkowicie odizolowany od wpływu ścian zbiornika i elementów mechanicznych mieszadła. Wysoka dynamika odbiornika FMCW pozwoliła na stabilne przenikanie przez warstwę piany i odbiór wyraźnego echa od właściwego lustra cieczy. Z naszych informacji wynika, że od momentu modernizacji układu pomiarowego zakład nie odnotował ani jednego zakłócenia sygnału poziomu. Zmiana sondy poziomu na radar 80 GHz przyniosła więc wymierne oszczędności, eliminując konieczność prewencyjnych interwencji serwisowych i podnosząc ogólną stabilność operacyjną oraz wydajność całej instalacji.
